在日常的設計工作中，管線的設計占了極大的比重，為了提高工作效率、規范作圖風格，浩宇設計公司于近期組織了管立得軟件的課程培訓，提高員工的綜合能力。

　　管立得是由鴻業科技開發的管線設計產品，它有諸多的亮點和特殊功能。管立得軟件包括給水管網設計、排水管網設計、燃氣管網設計、市政電力管網設計力、熱力管網設計，多專業管線可以在管立得中協同設計，進行碰撞檢查，各專業管線設計模塊可以單獨安裝，也可以任意組合安裝。

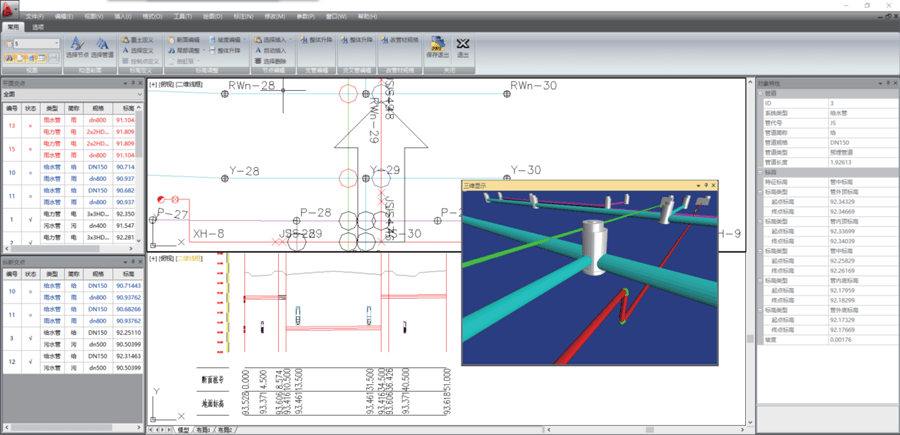

　　管立得具備進行地形圖識別和三維曲面展示編輯、管線平面智能設計、豎向可視化設計、自動標注、自動表格繪制和自動出圖。平面、縱斷、標注、表格聯動更新等功能。能夠滿足規劃設計、初步設計、施工圖設計等不同設計階段的需要。

　　在浩宇設計公司組織的管立得軟件培訓中，主要從以下四個方面進行：1、基礎設置;2條件圖準備;3管線設計;4出圖。在介紹了管立得基本操作和設置后，通過對野外地形的管道設計實戰，將從拿到地形圖至設計完后出圖的過程進行完整展示，使大家對用管立得的使用流程有了整體認識。

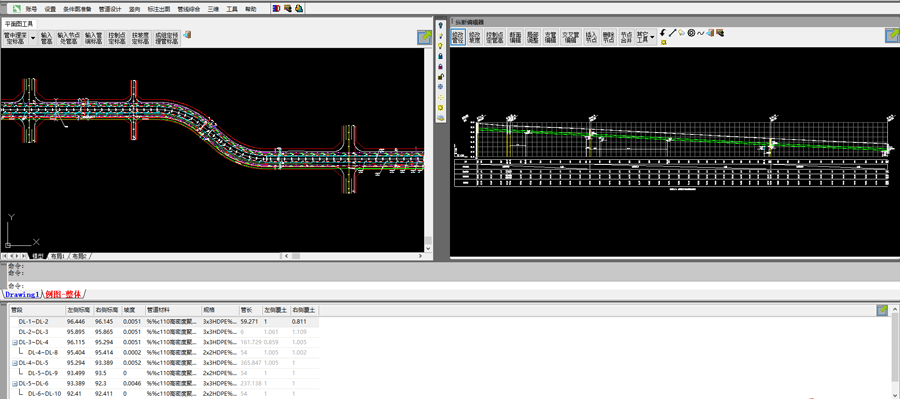

　　目前，管立得軟件的使用被越來越多的應用到我們的實際工作中，例如在對公安縣青吉工業園水廠的設計中，原水管線和廠區管線就是使用的管立得來進行綜合設計。該水廠原水輸水管道長度約5公里左右，從取水泵船上取水后，翻越長江大堤，沿渠道敷設至凈水廠區。途中需經過渠道、水塘、道路及橋梁等地。使用管立得軟件，在管道平面走向確定后，通過軟件繪制管道縱斷面圖，并對縱斷面數據進行調整，使之在滿足覆土要求的前提下，盡量?jì)?yōu)化設計方案，降低工程量。使用管立得繪制縱斷面圖最大的好處是不論在平面還是斷面對管道進行調整，所有數據都會(huì )聯動調整，避免了人為因素造成的誤差。

　　公安縣水廠廠區管線的繪制中也用到了管立得軟件，通過管立得進行的給水管線、雨水管線和污水管線的綜合設計，能夠動態直觀的進行管道豎向碰撞分析調整，自動繪制管道橫斷面圖和交叉點垂距表。在系統中通過綜合碰撞檢查發現沖突部位，可以直觀高效的排查設計問題并對其進行優化，減少設計完成后需要調整的工作量。提前將符合規范要求的各類管道交叉的垂直距離進行定義，在設計過程中，便可通過控制管道坡度或局部升降來避免不同管道間的碰撞及間距要求。

　　在石首城區水廠與周家剅水廠取水口整合工程中，一段長約1.3公里的原水管道，在將地形處理好后，使用管立得進行管道設計，僅用半天就可將平面及縱斷面圖全部完成。管立得的使用不僅提高了管線繪制的效率，也能很好的統一出圖的風格，軟件自帶的裁圖工具可以通過不同方式的裁圖將圖面快速且合理的整理出來。

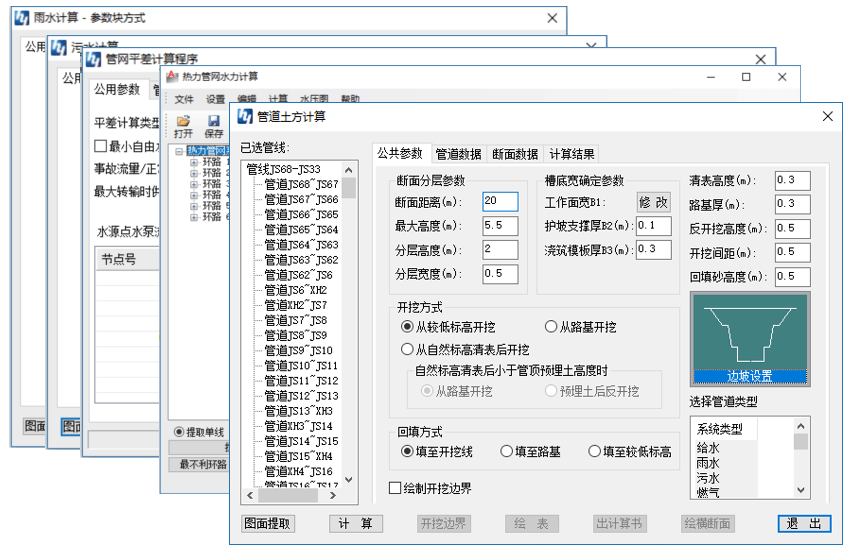

　　管立得還支持各類專業的管道計算，如雨水計算、污水計算、管網平差計算、管道土方計算等。在進行給水規劃時，可以利用管網平差程序省去繁瑣的計算過程，通過分配節點流量和管徑，使設計的給水管道能夠保證最不利用水點及消防用水等需求，并相互校核，確保數據的科學性。在數據的支持下進行經濟技術分析與比較，最后確定最佳方案。

　　軟件雖好，但是其使用主體還是設計人員，因此，不斷提升個人的綜合能力才是在行業內長足發展的重要基石。熟知各類項目中設計所需滿足的規范和標準要求，輔以專業的設計軟件，同時最大程度上的避免人為因素出現的不必要誤差，可以極大的提高工作效率。浩宇公司也在積極響應集團號召，在集團方針的指導下，通過定期開展培訓，提升員工的綜合素質，在遇到各類工作難題時能快速有效的制定解決方案，真正將設計成果良好的運用到實際工程中。

　?。ㄍㄓ崋T：肖王金）
